快速自航模虚拟试验系统单机版操纵手册
2018/11/23 0:08:11
点击数(0)

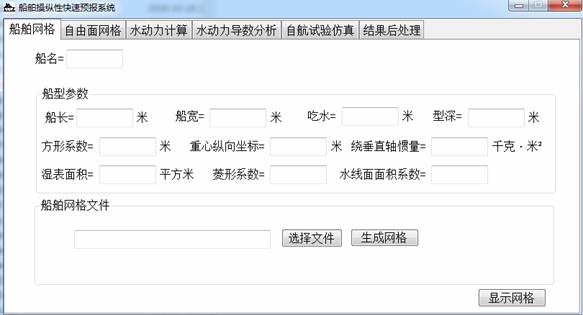

1.船舶网格界面
按照ship_particular.dat 中的数据，在方框中输入相应数据
点“选择文件”，输入网格文件 KVLCC2.msh
点 “生成网格”
点 “显示网格”

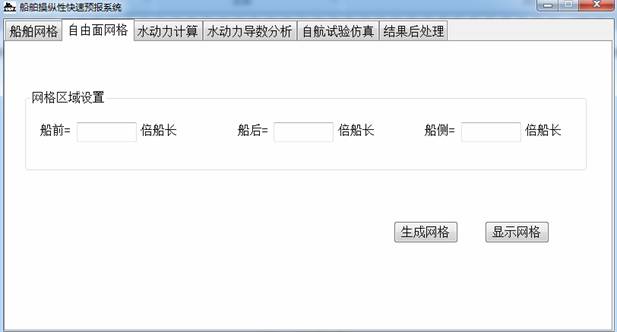

2. 自由面网格界面
设置大小，建议，船前1，船后1.5，船侧1
点 “生成网格”
点 “显示网格”

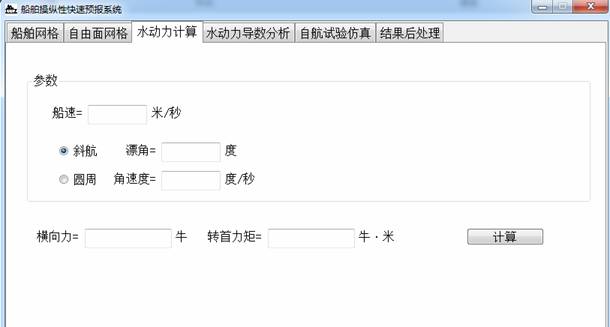

3. 水动力计算
输入船速
斜航 5度
圆周 0.5度/秒
先选择斜航模式，点 “计算”，方框中会显示计算得到的横向力和转首力矩
后选择圆周运动模型，再次点 “计算”，方框中会显示计算得到的横向力和转首力矩

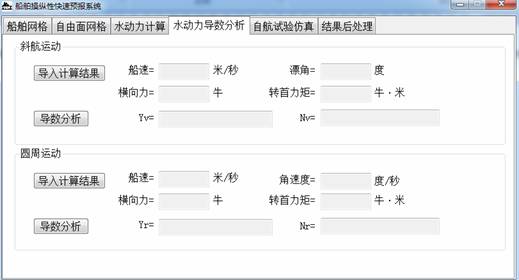

4.水动力导数分析界面
首先点斜航运动模式下的 “导入计算结果”，后点 “导数分析，得到 水动力导数
后点圆周运动模式下的，“导入计算结果”，后点“导数分析”，得到水动力导数

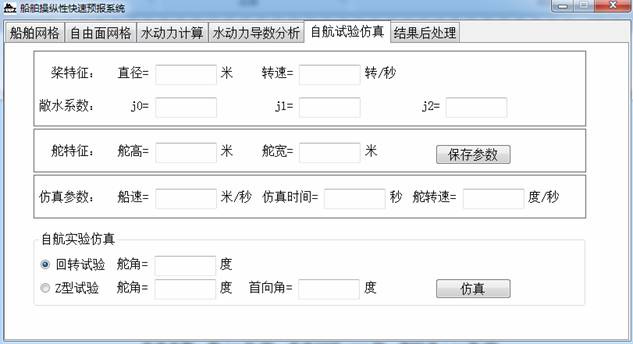

5 自航试验仿真界面
按照ship_particular.dat 中的数据，在方框中输入桨船相应数据，点“保存参数”
仿真参数，输入船速，仿真时间1000秒，舵转速2.34度/秒
先选择回转试验模式，舵角取35度，点“仿真”
后选择Z试验模型，舵角10度，首向角10度，再次点“仿真”

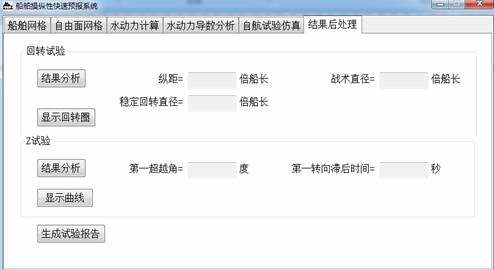

6 结果后处理界面

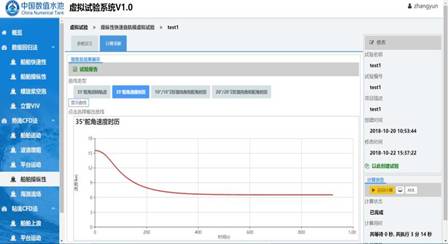

回转试验模式
点“结果分析”，得无因次化的，纵距，战术直径和稳定回转直径
点“显示回转圈”

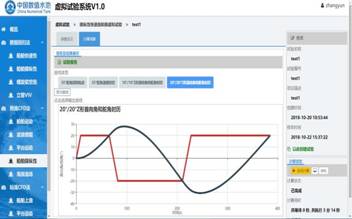

Z试验模型
点“结果分析”得第一超越角和第一转向滞后时间
点“显示曲线”
点“生成试验报告”
网络版操纵手册

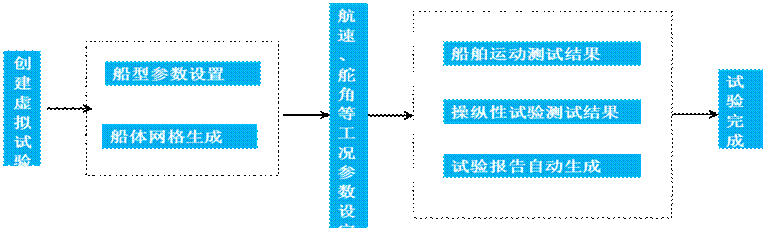

一、总体流程
二、数据输入

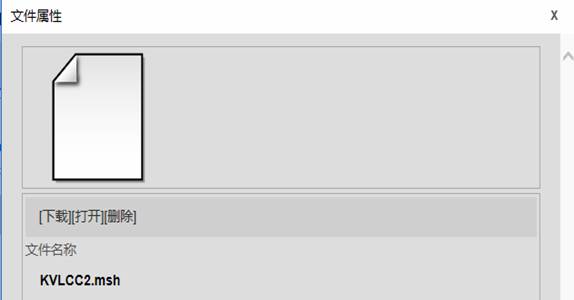

2.1 船体网格文件输入

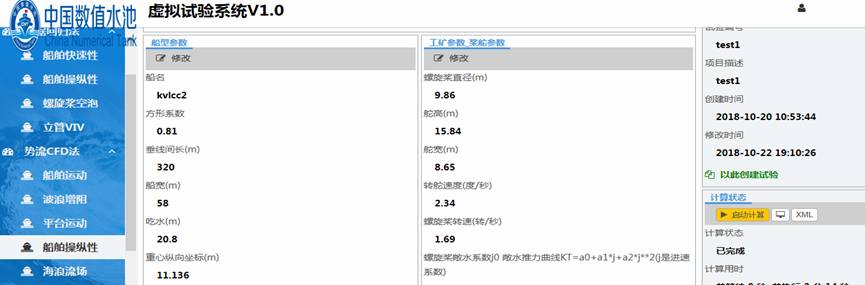

2.2 船桨舵参数输入

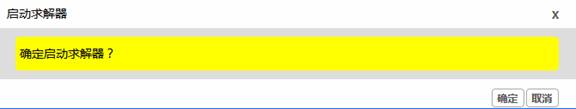

3 启动求解器
4.结果输出
4.1 曲线显示选择

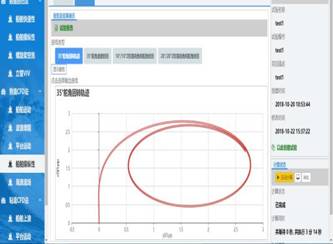

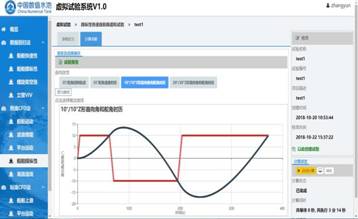

4.2 曲线显示

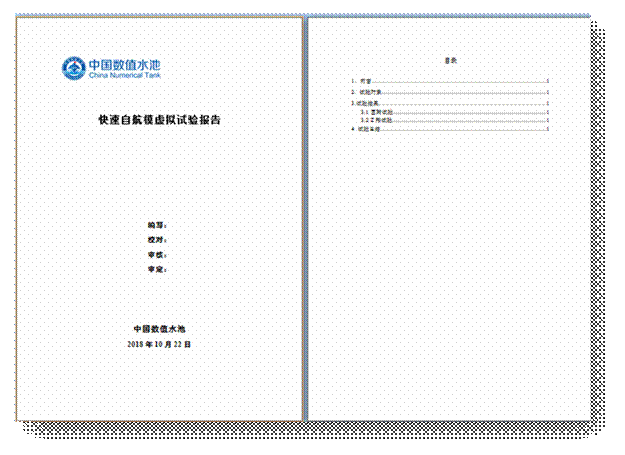

5.报告生成
