极限海况平台运动虚拟试验

2018-1-15 17:30:19 点击数(0)

(1)功能介绍

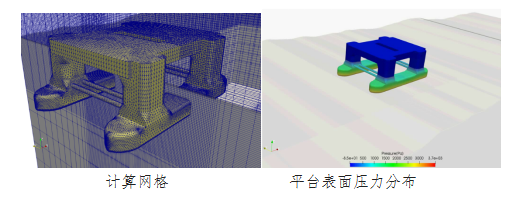

        采用湍流大涡模拟模型和直角网格算法,实现破碎波浪流场精细模拟,可进行极端海况平台六自由度运动、气隙、波浪爬升、砰击载荷、系泊缆索张力等虚拟试验,满足极端海况下平台安全评估的设计需求。


(2)试验精度

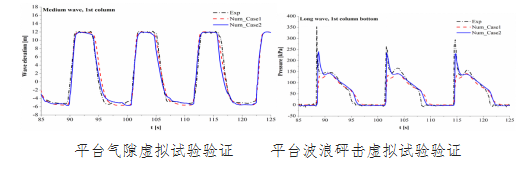

        虚拟试验精度通过标模物理试验验证,气隙/波浪砰击载荷动态平均值误差在20%以内。




(3)产品特色

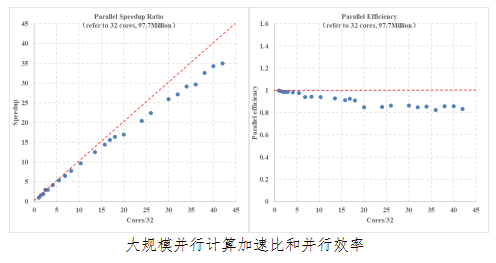

        在1280核并行计算条件下,并行效率不低于80%;


        网格生成简单、高效;

        精细模拟波浪翻卷、破碎,高效准确处理大幅度运动边界;

        丰富的虚拟试验数据后处理显示。


(4)工业用户试用单位

        烟台中集来福士海洋工程有限公司。


(5)视频(动画)演示
